Conceptos Fundamentales de Topografía
¿Qué es la Topografía?
Es una ciencia geométrica que se dedica a la representación gráfica detallada de la superficie terrestre. Su objetivo es ilustrar las formas, detalles y elementos presentes en el terreno, abarcando tanto características naturales como estructuras creadas por el ser humano.
Representación y Coordenadas
La topografía realiza esta representación con respecto a una extensión limitada de terreno. Aplica un plano imaginario y un conjunto de coordenadas tridimensionales (x, y, z), resultando en un mapa topográfico que indica el relieve del área estudiada.
Historia de la Topografía
La topografía se remonta a civilizaciones antiguas como egipcios y griegos. Formalmente, emergió como ciencia con el concepto de propiedad privada, siendo crucial para la expansión de estados y grandes proyectos de construcción.
Ramas Principales
Se clasifica en: Agrimensura (medición de terrenos y límites legales), Topografía Clásica (Planimetría para superficies planas y Altimetría para alturas), y Geodesia (representación de la Tierra a macro escala, considerando su curvatura).
Usos y Aplicaciones
La topografía tiene múltiples usos y aplicaciones en diversas áreas. Se utiliza para la creación de mapas, la planificación de obras, la evaluación de terrenos, la agricultura, la arquitectura, la ingeniería civil, la minería, la gestión ambiental y la arqueología. La topografía proporciona datos precisos sobre la forma y las características del terreno, lo que es fundamental para la toma de decisiones en proyectos de construcción, desarrollo urbano y otros campos.
Técnicas de Medición
Las mediciones se realizan directamente en el terreno y se categorizan en: Medición Directa (comparando distancia real con una unidad de medida) y Medición Indirecta (usando fórmulas matemáticas y principios trigonométricos).
De la Esfera al Plano
Una exploración visual de cómo representamos nuestro mundo tridimensional en mapas bidimensionales.
El Desafío Fundamental: Geoide vs. Elipsoide
La Tierra no es una esfera perfecta. El **Geoide** (línea discontinua) representa su forma gravitacional "real" e irregular. Para poder hacer cálculos, usamos el **Elipsoide** (línea continua), un modelo matemático simplificado y suave. La diferencia entre ambos es la "ondulación geoidal".
Geoide: Superficie de gravedad constante, coincide con el nivel medio del mar.
Elipsoide: Modelo matemático base para las coordenadas GPS.
Factor de Escala = Distorsión
Ninguna proyección es perfecta. El factor de escala nos dice cuánta distorsión existe en un punto del mapa.
1.0
Sin Distorsión
> 1.0
El mapa es más grande (Estiramiento)
< 1.0
El mapa es más chico (Contracción)
El Dilema de la Proyección
Al proyectar, debemos elegir qué propiedad conservar. No se puede tener todo. Este gráfico compara tres tipos principales de proyecciones y sus compromisos.
Superficies de Proyección
Imagina envolver la Tierra en diferentes formas geométricas para crear un mapa. Estas son las tres familias principales.
Cilíndrica
El globo se proyecta sobre un cilindro. Buena para representar el mundo entero (Ej: Mercator).
Cónica
Se proyecta sobre un cono. Ideal para masas de tierra en latitudes medias.
Azimutal (Plana)
Se proyecta sobre un plano. Usada comúnmente para regiones polares.
El Foco en Argentina: POSGAR vs. UTM
Esta es la distinción más importante para el trabajo cartográfico en Argentina. No son lo mismo: uno es el marco de referencia y el otro es el sistema para dibujar el mapa.
POSGAR
Es el DATUM
Define el **marco de referencia** oficial de Argentina. Es el "dónde" fundamental, el punto de partida. Nos dice cómo se posiciona el elipsoide (GRS80) respecto a la Tierra. Todas las mediciones precisas se basan en él.
UTM
Es la PROYECCIÓN
Es el **sistema de coordenadas** que usamos para trabajar en un plano. Convierte la latitud/longitud (del datum POSGAR) a metros (Este/Norte) usando la proyección Transversal de Mercator, dividiendo el país en fajas para minimizar la distorsión.
"Mis coordenadas están en UTM (la proyección) referenciadas a POSGAR (el datum)."
El Proceso de Transformación
Este es el flujo de trabajo conceptual desde un punto en el mundo real hasta sus coordenadas en un mapa plano.
📍
1. Punto Real
Ubicación física en la Tierra.
🌐
2. Coordenadas Geográficas
Latitud/Longitud sobre el datum (ej. POSGAR).
📐
3. Aplicar Proyección
Se usa una fórmula matemática (ej. UTM).
🗺️
4. Coordenadas Planas
Coordenadas en metros (Este, Norte) en el mapa.

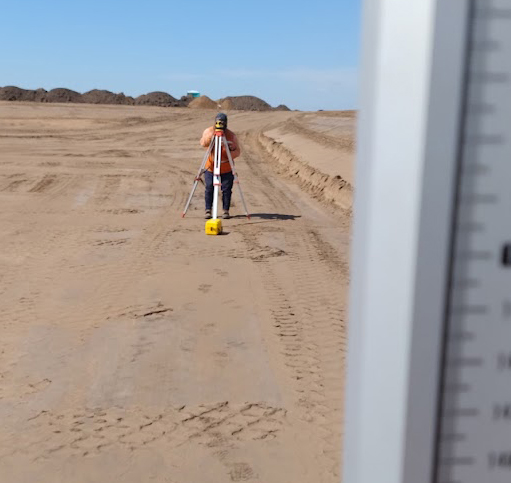

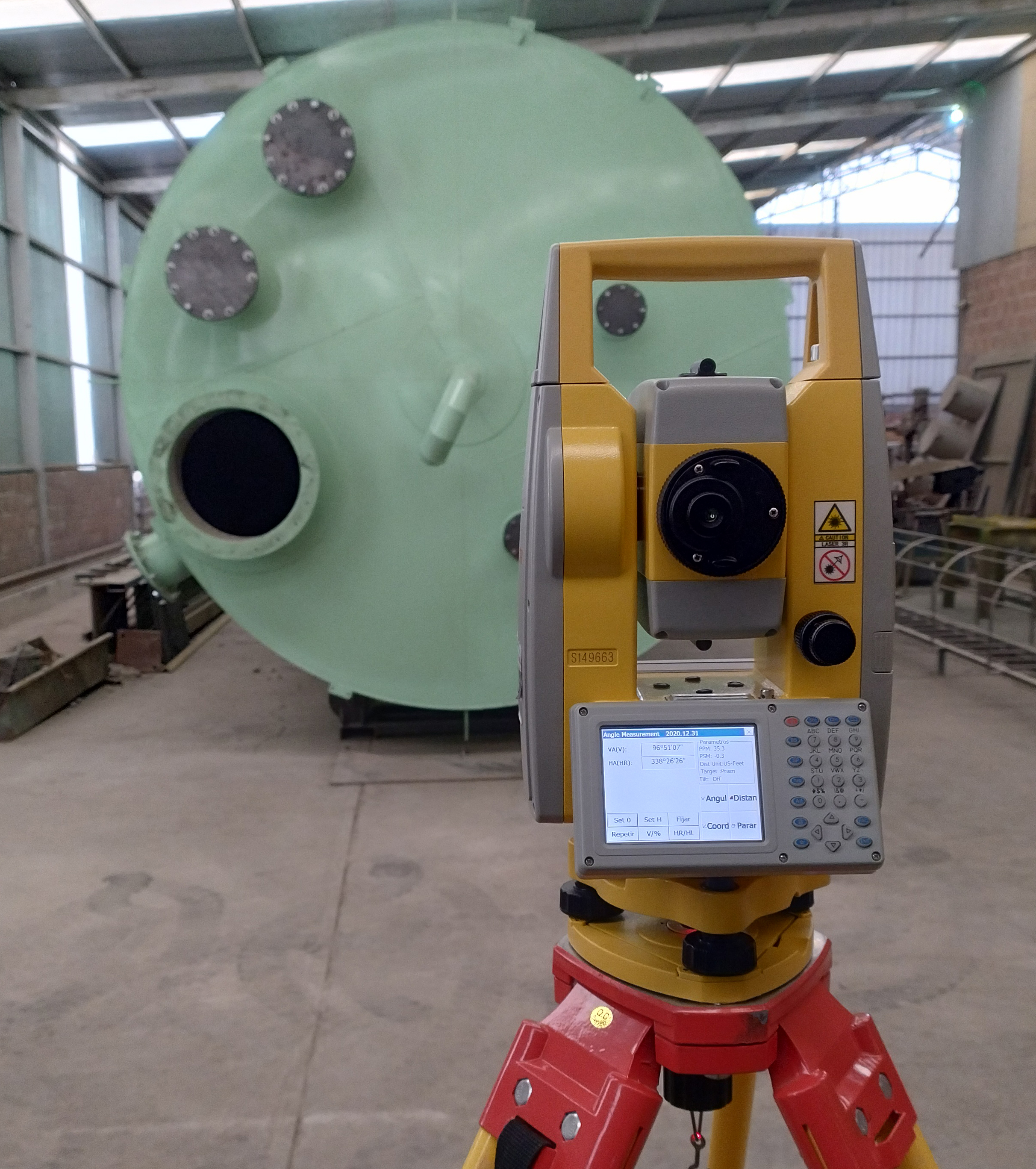

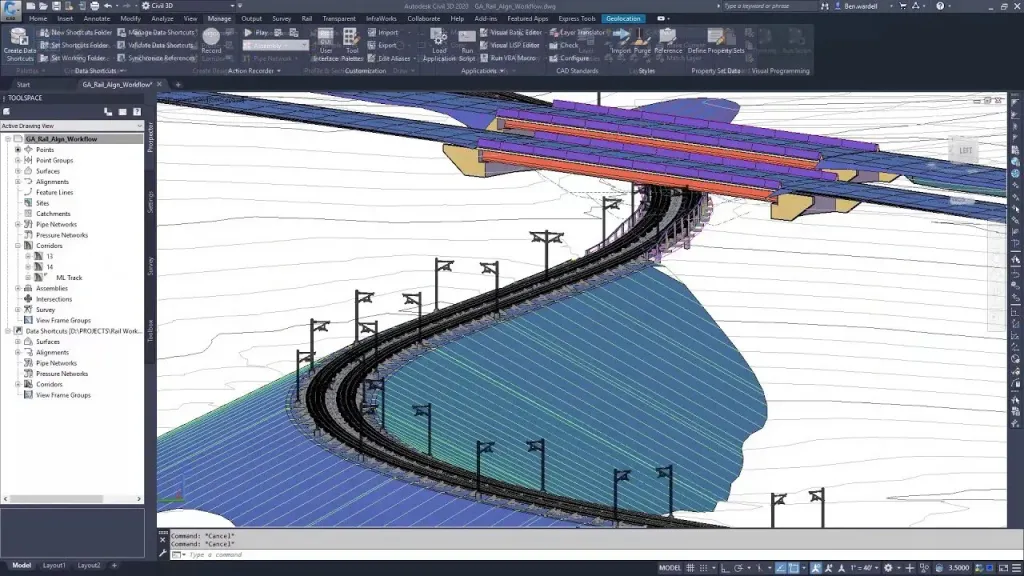

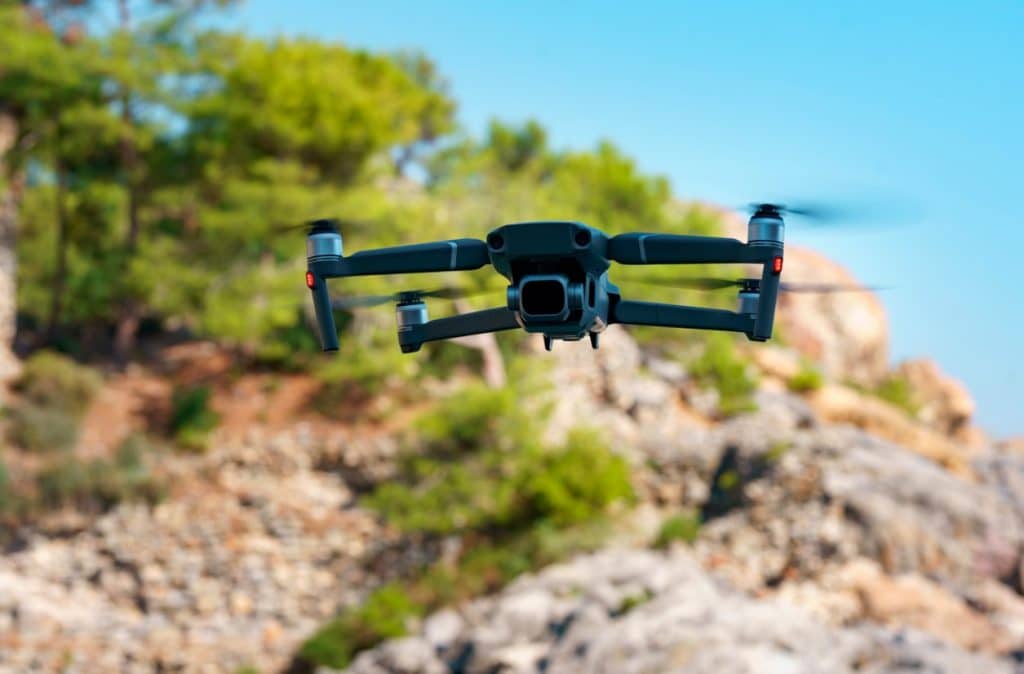

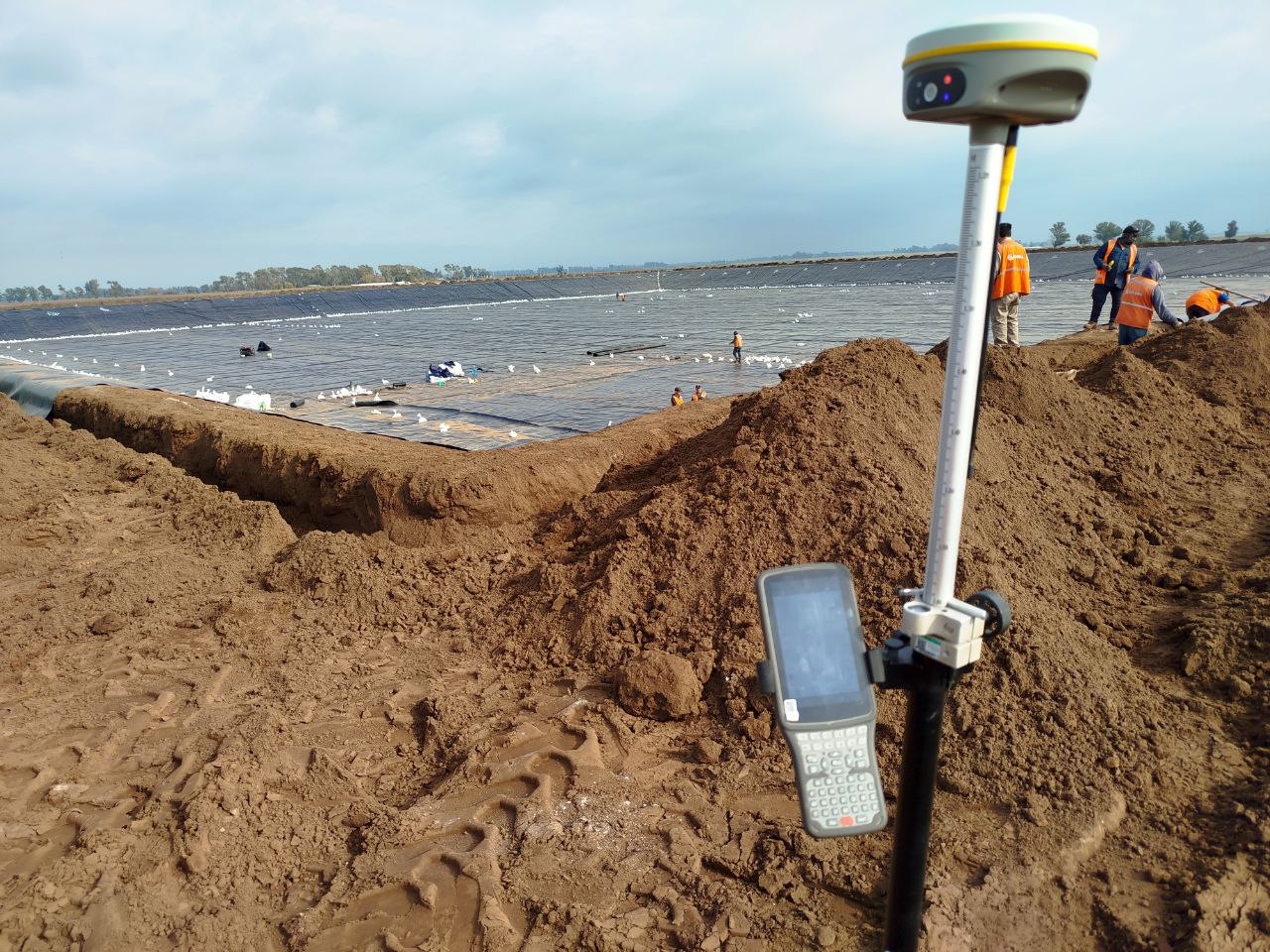

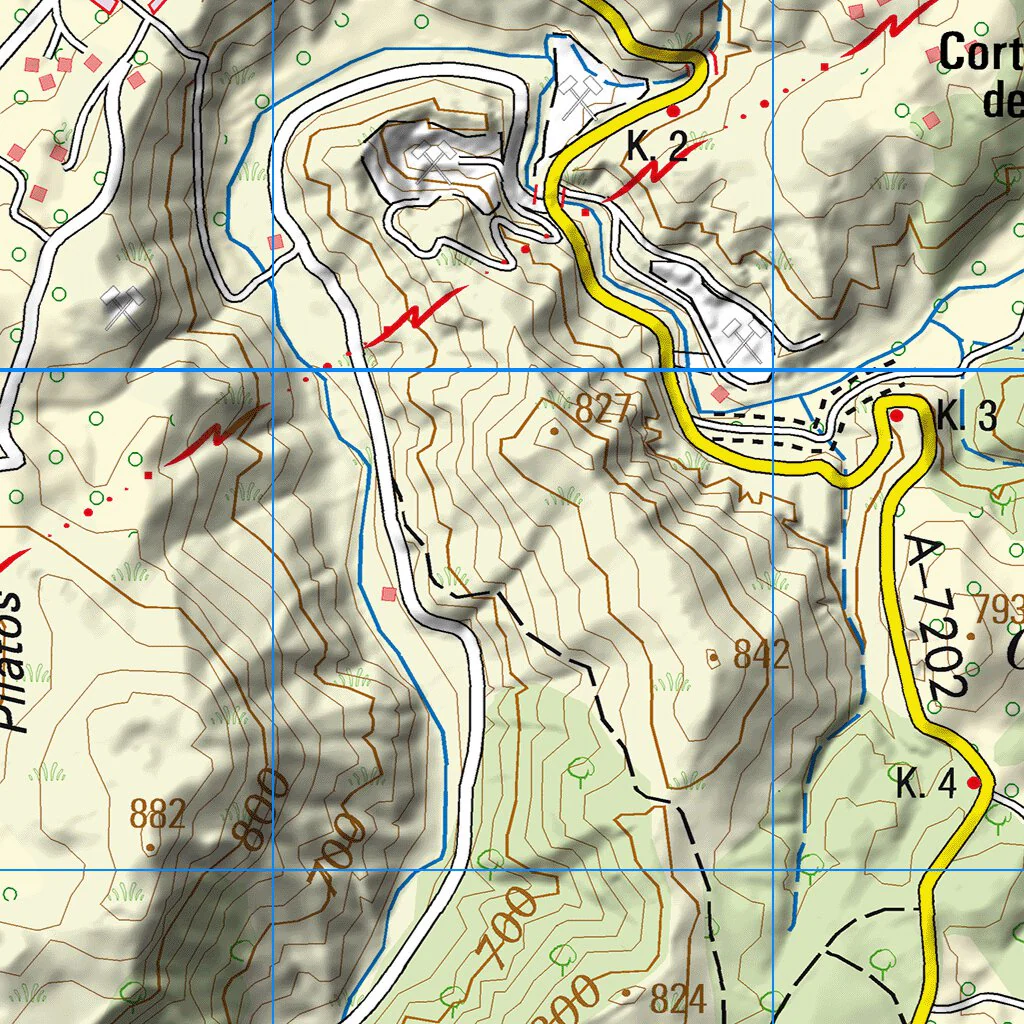

Galería de Imágenes de Topografía
Haz clic en cada imagen para ver una descripción detallada de su función y uso.
Herramientas de Calculadoras Topográficas
Accede a nuestras calculadoras especializadas para transformaciones de coordenadas cartesianas, UTM a POSGAR y POSGAR a UTM.
Ir a las CalculadorasDescarga de Manuales y Guías

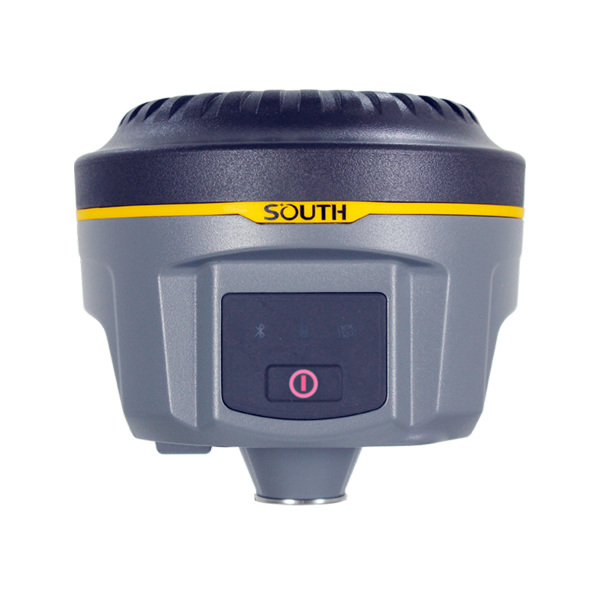

Manual GNSS South G1

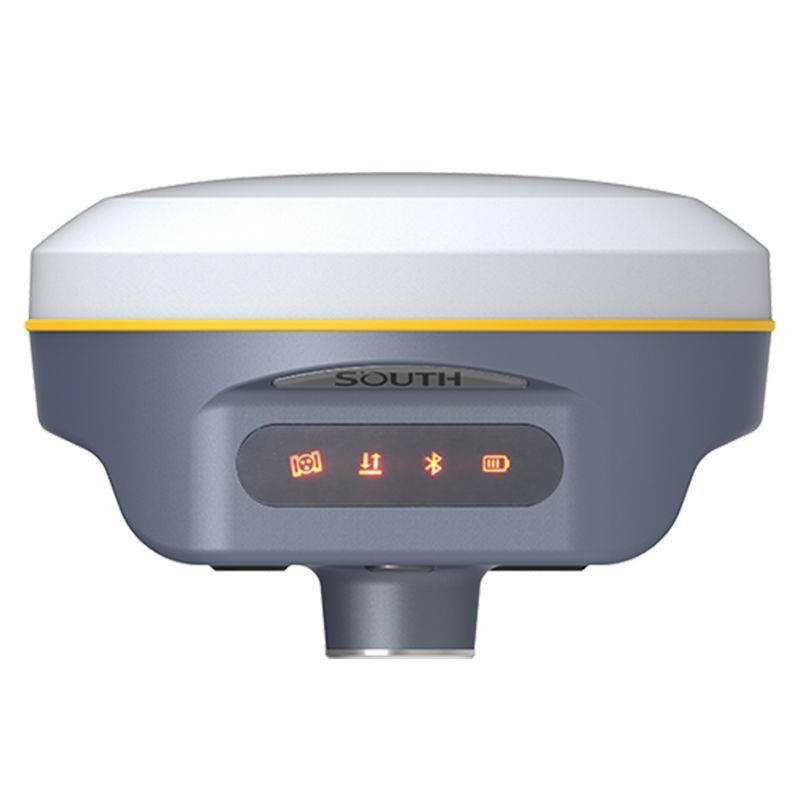

Manual GNSS South G2

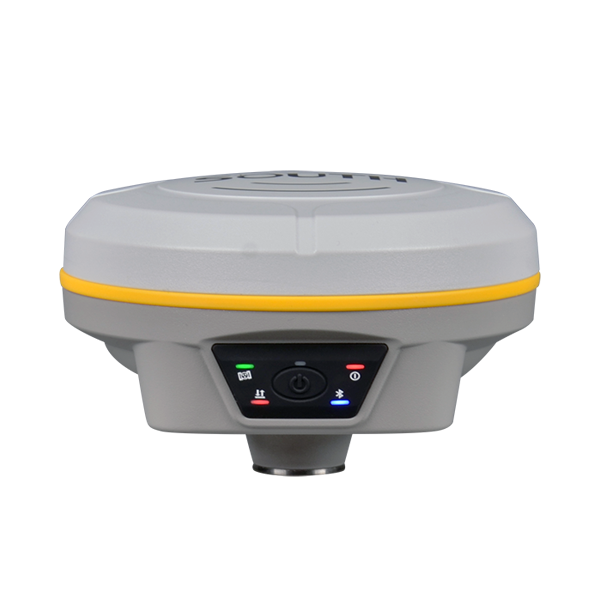

Manual GNSS South G3

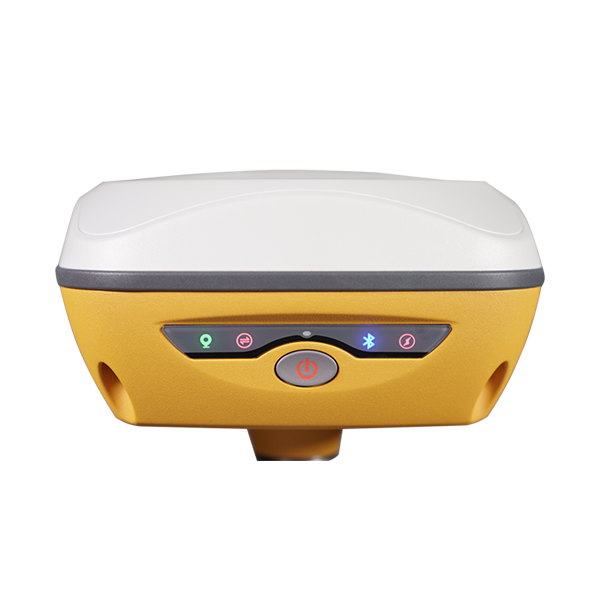

Manual GNSS South G4

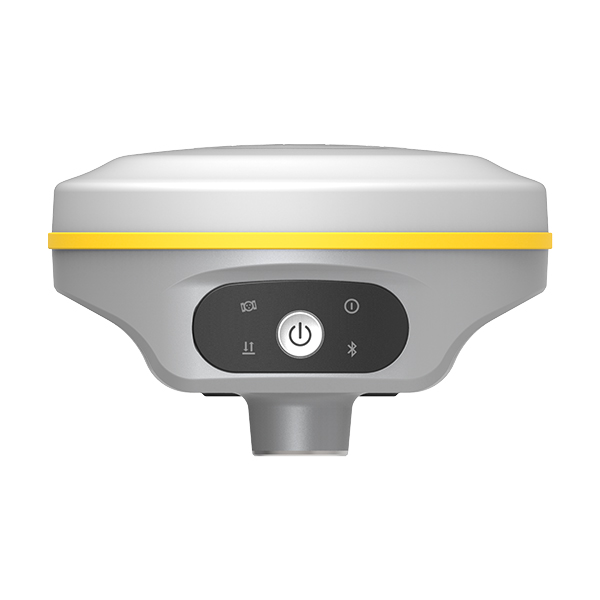

Manual GNSS South G7Q

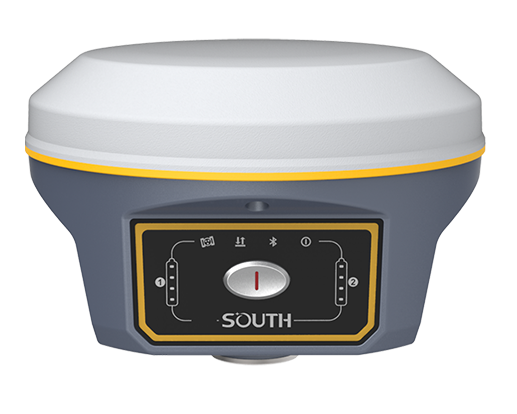

Manual GNSS South G9

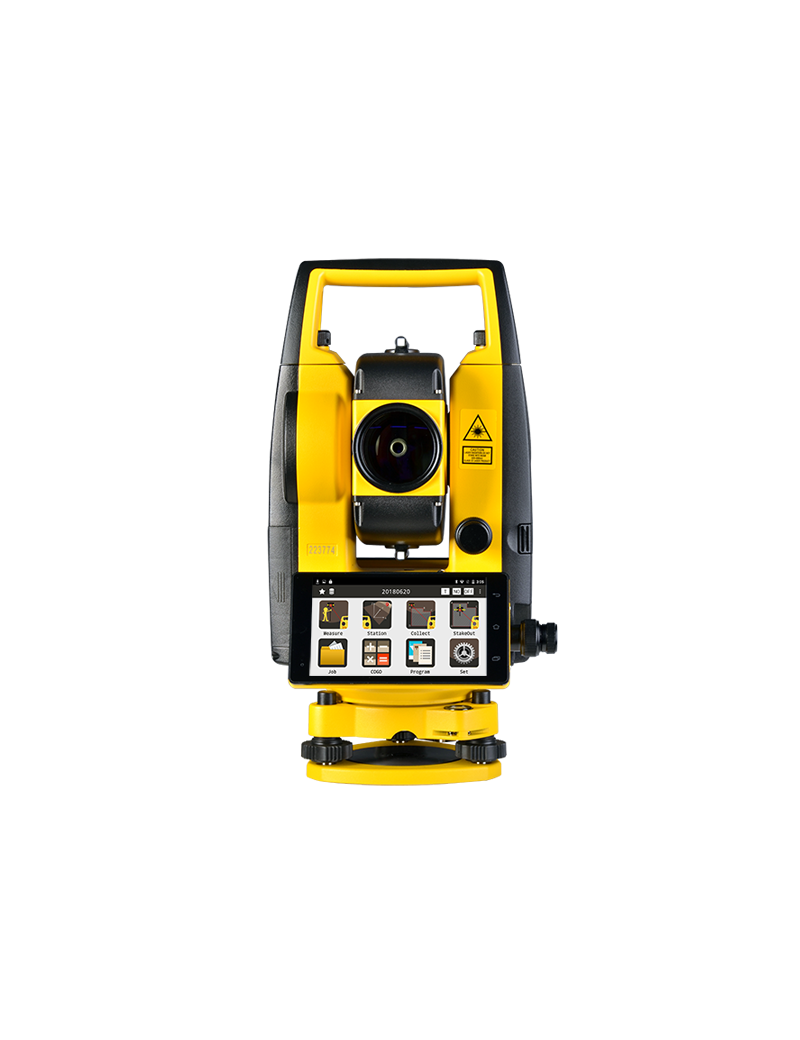

Manual Estacion Total South A1

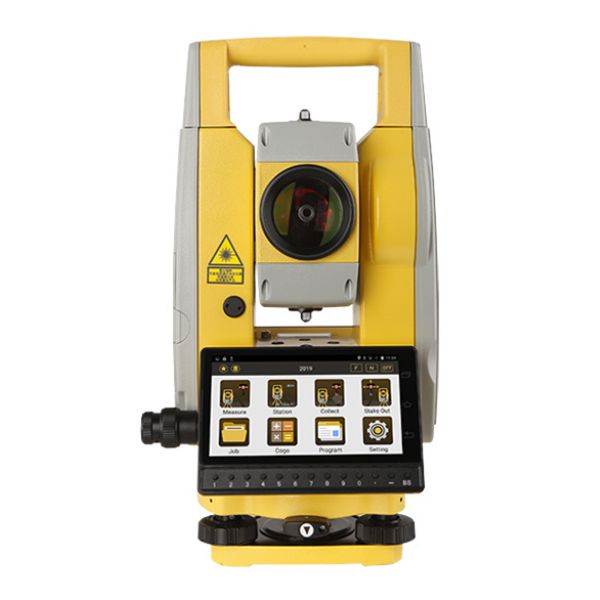

Manual Estacion Total South N1

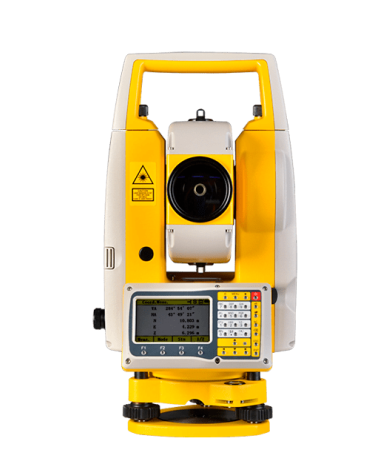

Manual Estacion Total South N3

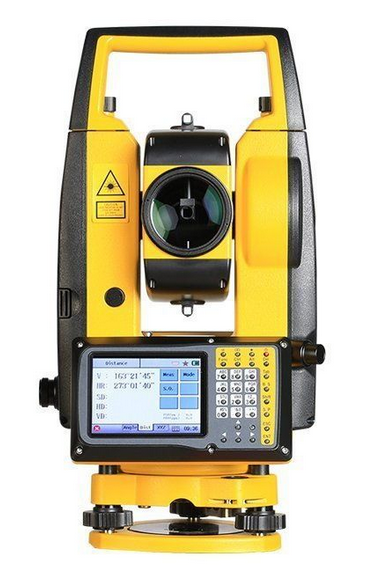

Manual Estacion Total South N4

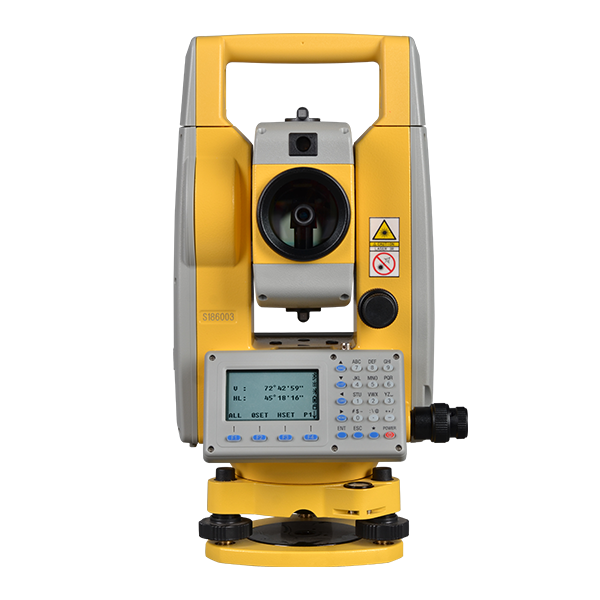

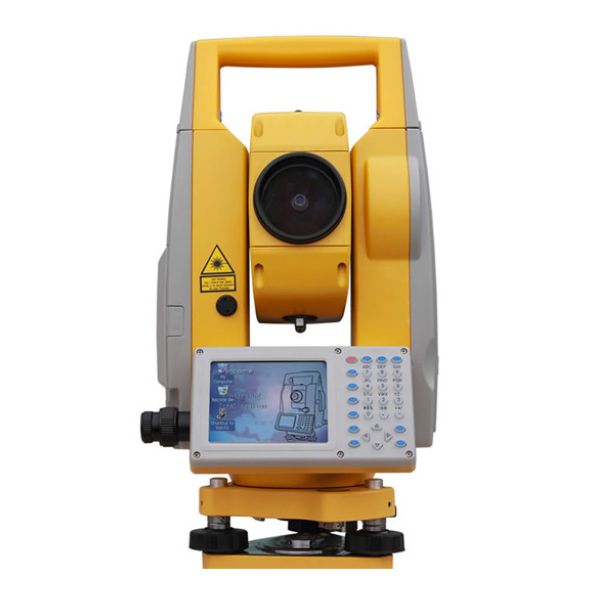

Manual Estacion Total South N6
